Вентиляционный дефлектор

Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

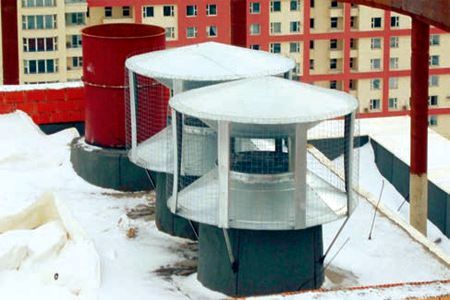

Вытяжной дефлектор вентиляции повышает тягу и эффективность работы вытяжки.

Дефлекторы систем вентиляции

Устройство и принцип действия

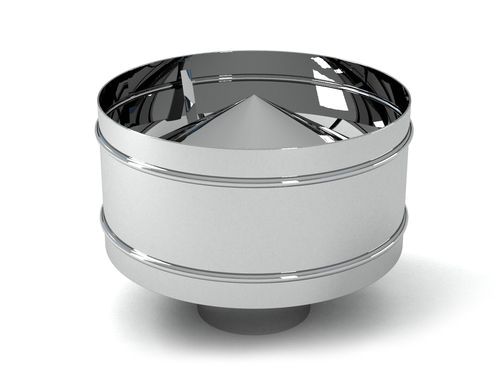

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами.

• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Важно! Как правило, вытяжная труба выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.
